Un levantamiento topográfico se realiza con el fin de conocer bien el terreno y la posición de elementos naturales o instalaciones construidas por el hombre.

Para llevar a cabo cualquier tipo de obra es necesario realizar un levantamiento topográfico. De esta forma se conocerán los datos necesarios del área sobre el que se va a trabajar o realizar una obra, y el arquitecto encargado del proyecto dispondrá de todos los detalles precisos para realizar los  planos.

El levantamiento topográfico es un estudio técnico y descriptivo de un terreno, examinando la superficie terrestre en la cual se tienen en cuenta las características físicas, geográficas y geológicas del terreno, pero también sus variaciones y alteraciones, se denomina a este acopio de datos o plano que refleja al detalle y sirve como instrumento de planificación para edificaciones y construcciones.

su operación puede ser medir

• Distancias horizontales
• Ángulos
• Niveles,etc.

Trabajo de campo

• Comprobación y corrección del instrumento y preparación cuidado d todo el  equipo de trabajo
• Reconocimiento del terreno y localización o colocaciones de señales semipermanentes que sirven de apoyo para el trabajo.
• Determinación de panimetría y alatietría
• Registro de todas las observaciones hechas en el campo (libreta de campo con su respectivo croquis).

Pasos para realizar un trabajo topográfico.

Estudio previo al trabajo: antes de ir al campo hay que saber que es lo que se va hacer y como se va a ejecutar y sobre todo es muy importante la ubicación del terreno.

Rapidez. depende de gran parte de la practica adquirida en el manejo adecuado de cada uno de los instrumentos

Exactitud. nunca se debe considerar una medida como bien hecha hasta no tener la certeza de su comprobación y verificación.

Precisión adecuada.

 La precisión de una medida debe ir de acuerdo a la finalidad con el levantamiento

Dato de campo: es una de las operaciones tan importante como el anejo de los instrumentos.

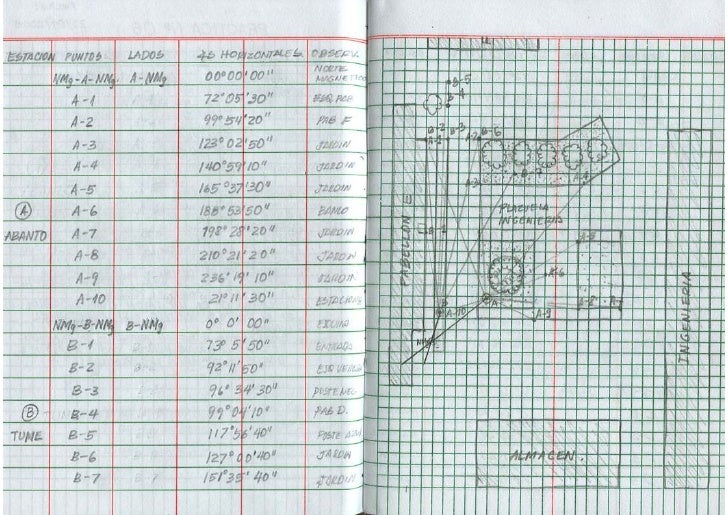

Libreta de campo; existen dos tipos de libretas de campo como la libreta planimetrica (field book) y la libreta altimetría (level book), es las cuales se colocan datos como la fecha, estado de tiempo,lugar, ubicación del levantamiento, etc.

Y por ultimo el croquis y detalles.

Conceptos usados es topografía.

Coordenada:cada una de las magnitudes que determinan la posición de un punto en un sistema de referencia.

Croquis: representación del terreno con métodos simples y a escala aproximada.

Desnivel: diferencia de la cota entre dos puntos del terreno.

Curvas de nivel: son las lineas que unen puntos de igual cota o altitud.

Altura, cota o elevación: es la distancia vertical de un puto a una superficie de nivel, arbitrariamente elegida que se toma como referencia.

Estación: es todo punto de referencia que sirve àra señalar o estación donde se centra el aparato (teolito) o como referencia a partir de otra estación.


Unidades de medidas.

las unidades de medidas mas empleadas en toporafia son las de longitud, angulares, área y volúmenes.

las medidas de distancia es la base de toda la topografía en las cuales tenemos:

• Las medidas de campo: estas se representan con un numero específico de cifras significativas. ejem. 13.52 es una distancia con cuatro cifras significativas.
• El redondeo de numero: es el proceso de suprimir uno o mas dígitos para que la respuesta contenga aquellos que sean significativos.

procedimiento para cifras significativas

1.  cuando el numero a despreciar sea menor que 5 este no se coloca y se deja el numero anterior. eje: 13.521 = 13.52

2.  cuando el numero a despreciar sea igual o mayor que 5 este aproxima al anterior. eje. 13.515 = 13.52

Medidas lineales

• Sistema métrico decimal: kilómetro, metro, centímetro, milímetros

1 hectárea HA = 100000 m²
Área = 100 m²
Centiarea CA  = 1 m²

• Sistena ingles:

1 Manzana mz = 100000 vrs²  1 m² = 1.4308 vrs²

1 Acre = 43560 pies²

1 HA = 10000 m²  = 2.471 acres

• Sistema angular.En la medida de ángulos, y por tanto en trigonometría, se emplean tres unidades, si bien la más utilizada en la vida cotidiana es el Grado sexagesimal, en matemáticas es el Radián la más utilizada, y se define como la unidad natural para medir ángulos, el Grado centesimal se desarrolló como la unidad …
  ¿Cuáles son las unidades de medida angulares y circulares?
  Funciones circulares (trigonométricas): Medidas angulares: grados, radianes. La unidad que aprendimos en el colegio para medir los ángulos es el grado sexagesimal . Una forma de definir un grado, es que una vuelta entera son 360 grados, media vuelta 180º (grados) y un cuarto de vuelta ángulo recto 90º.

  los ángulos se miden según tres sistemas diferentes, siendo éstos el sexagesimal, el centesimal y el milesimal y radianes.

Medidas de distancia

Existen varios métodos para determinar las distancias y las elección de algunos de ellos depende de la precisión que

se requiera, del costo y de otras condiciones.

• Estimación de la distancia.

• Medición de escala sobre un plano.

• Medición a pasos.

• Medición de distancia con odometro.

• Medición con cinta.





Bibliográfia.

• Ing. Raúl Bermúdez, Apuntes tomados de clase
